Kao dobavljač PCB sklopova za upravljački sustav, već sam neko vrijeme duboko uključen u industriju. Projektiranje ispitnih točaka u sklopu PCB-a upravljačkog sustava ključni je korak koji se ne može zanemariti. Ima značajnu ulogu u osiguravanju kvalitete i funkcionalnosti konačnog proizvoda. Dakle, koji su zahtjevi za projektiranje ispitnih točaka u sklopu PCB-a upravljačkog sustava? Zaronimo.
1. Pristupačnost
Jedan od najosnovnijih zahtjeva za ispitne bodove je pristupačnost. Kada testiramo PCB, moramo biti u mogućnosti jednostavno povezati našu opremu za testiranje s ispitnim točkama. To znači da ispitne točke trebaju biti smještene na područjima gdje ih ne blokiraju druge komponente. Na primjer, ako postoje veliki kondenzatori ili konektori na PCB-u, ispitne točke trebaju biti postavljene na način da te komponente ne ometaju sonde opreme za testiranje.
U PCB-ima upravljačkih sustava često postoji mnogo komponenti koje su zbijeno zajedno. Dakle, potrebno je pažljivo planiranje kako bi se osiguralo da ispitne točke budu dostupne. Ne možemo si priuštiti situaciju u kojoj moramo ukloniti druge komponente samo da bismo pristupili ispitnoj točki. To ne samo da bi oduzimalo puno vremena, već bi moglo oštetiti PCB tijekom postupka uklanjanja i ponovne instalacije.
2. Električna izolacija
Električna izolacija je još jedan važan zahtjev. Ispitne točke trebale bi biti električno izolirane jedna od druge kako bi se izbjegli kratki spojevi ili smetnje tijekom ispitivanja. Ako su dvije ispitne točke preblizu jedna drugoj i nisu pravilno izolirane, postoji rizik da se sonde opreme za testiranje mogu slučajno dodirnuti jedna drugu, uzrokujući kratki spoj. To bi moglo dovesti do netočnih rezultata ispitivanja ili čak do oštećenja PCB-a.
Također moramo osigurati da su ispitne točke izolirane od drugih električnih puteva na tiskanoj ploči. Na primjer, ako se ispitna točka postavi preblizu tragu visokog napona, mogla bi pokupiti električni šum, što bi utjecalo na rezultate ispitivanja. Kako bismo postigli električnu izolaciju, možemo koristiti tehnike poput dodavanja razmaka između ispitnih točaka i drugih električnih elemenata ili korištenje izolacijskih materijala.
3. Veličina i oblik
Veličina i oblik ispitnih točaka vrlo su važni. Moraju biti dovoljno veliki da u njih smjeste sonde opreme za testiranje. Ako su ispitne točke premale, može biti teško točno postaviti sonde na njih, što dovodi do nepouzdanih rezultata ispitivanja. S druge strane, ako su preveliki, zauzet će više prostora na PCB-u, što nije idealno, pogotovo kada se radi o prostorno ograničenim PCB-ima sustava upravljanja.
Što se tiče oblika, obično se koriste kružne ili kvadratne ispitne točke jer ih je jednostavno proizvesti i pružaju stabilnu površinu za sonde. Neka oprema za testiranje može imati posebne zahtjeve za oblik ispitnih točaka, pa moramo i to uzeti u obzir.
4. Plasman za funkcionalno testiranje
Ispitne točke trebaju biti strateški postavljene kako bi se omogućilo sveobuhvatno funkcionalno testiranje PCB-a upravljačkog sustava. Moramo identificirati ključne električne čvorove na PCB-u koji su kritični za pravilan rad sustava. Na primjer, u aPCBA za detekciju opreme, možda ćemo trebati postaviti ispitne točke na ulazne i izlazne terminale senzora, kao i na točke napajanja.

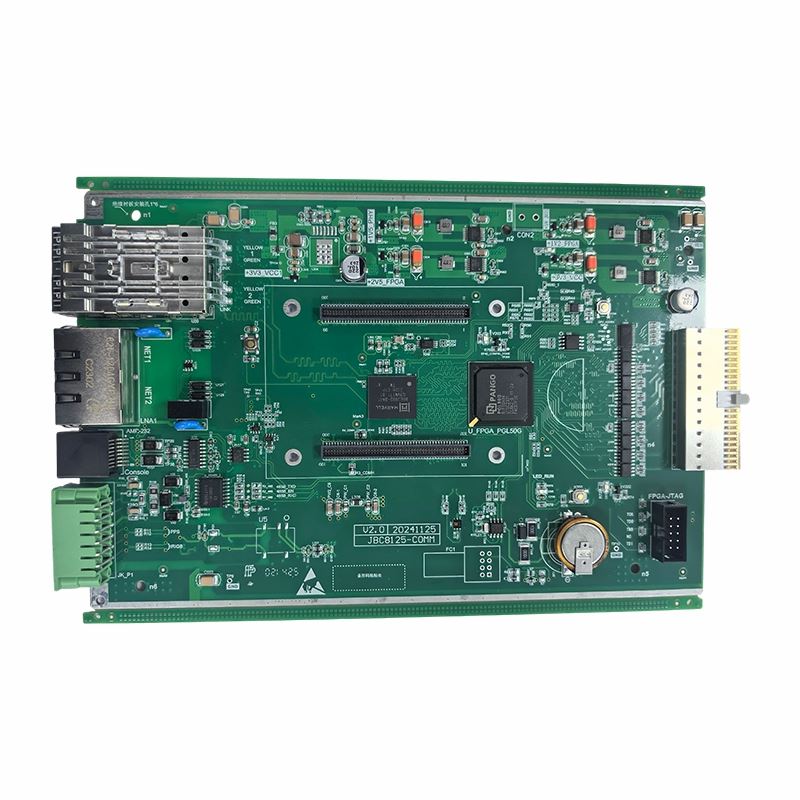

Testiranjem ovih ključnih čvorova možemo brzo identificirati postoje li problemi s protokom signala, distribucijom energije ili funkcijom komponente. u aPCBA upravljačkog modula pametne mreže, ispitne točke treba postaviti na komunikacijska sučelja, linije kontrolnog signala i odjeljke za upravljanje napajanjem kako bi se osiguralo da svi aspekti modula rade ispravno.
5. Kompatibilnost s opremom za testiranje
Ispitne točke moraju biti kompatibilne s opremom za testiranje koju ćemo koristiti. Različita oprema za ispitivanje ima različite veličine sonde, oblike i načine povezivanja. Na primjer, neki automatizirani strojevi za testiranje koriste leteće sonde, dok drugi koriste učvršćivače s čavlima.
Moramo dizajnirati ispitne točke na način da se mogu lako povezati s specifičnom opremom za testiranje. Ako ispitne točke nisu kompatibilne, možda ćemo morati modificirati opremu za testiranje ili PCB, što može biti skupo i dugotrajno.
6. Toplinska razmatranja
U PCB-ima sustava upravljanja mogu postojati komponente koje generiraju značajnu količinu topline. Ispitne točke treba postaviti u područjima gdje je temperatura unutar prihvatljivog raspona za opremu za ispitivanje. Visoke temperature mogu utjecati na točnost rezultata ispitivanja i čak oštetiti sonde za ispitivanje.
Također moramo uzeti u obzir toplinsko širenje PCB materijala. Ako su ispitne točke postavljene na području koje doživljava veliko toplinsko širenje, to može uzrokovati pomicanje ispitnih točaka ili neporavnanje, što otežava spajanje opreme za testiranje.
7. Dokumentacija
Pravilno dokumentiranje ispitnih točaka je ključno. Moramo jasno označiti mjesto, funkciju i električne karakteristike svake ispitne točke na PCB datotekama izgleda i planovima ispitivanja. Ova dokumentacija pomaže timu za testiranje da brzo shvati svrhu svake ispitne točke i kako ih učinkovito koristiti.
Također služi kao referenca za buduće revizije proizvoda ili rješavanje problema. Ako postoje problemi s PCB-om tijekom proizvodnje ili na terenu, dokumentacija se može koristiti za brzo identificiranje relevantnih ispitnih točaka za daljnje istraživanje.
8. Trošak - učinkovitost
Na kraju, moramo uzeti u obzir isplativost prilikom dizajniranja ispitnih točaka. Dodavanje previše ispitnih točaka može povećati troškove proizvodnje PCB-a, jer zahtijeva više materijala i vremena obrade. S druge strane, premali broj ispitnih točaka može dovesti do nepotpunog testiranja, što može rezultirati slanjem neispravnih proizvoda kupcima.
Moramo pronaći ravnotežu između broja ispitnih bodova i potrebne razine testiranja. Pažljivom analizom kritičnih područja PCB-a kontrolnog sustava, možemo odrediti minimalni broj ispitnih točaka potrebnih za osiguranje pouzdanog testiranja bez pretjeranog ulaganja u nepotrebne ispitne točke.
Zaključno, projektiranje ispitnih točaka u sklopu PCB-a upravljačkog sustava složen je proces koji zahtijeva pažljivo razmatranje više čimbenika. Kao dobavljač PCB sklopova za upravljački sustav, nastojimo ispuniti sve ove zahtjeve kako bismo našim kupcima pružili PCB ploče visoke kvalitete. Ako ste na tržištu PCB-a za sustave upravljanja i želite razgovarati o svojim specifičnim potrebama, slobodno se obratite za raspravu o nabavi.
Reference
- Printed Circuit Board Design Handbook, razni autori
- Elektronički priručnik za testiranje i rješavanje problema, stručnjaci iz industrije
